Popis

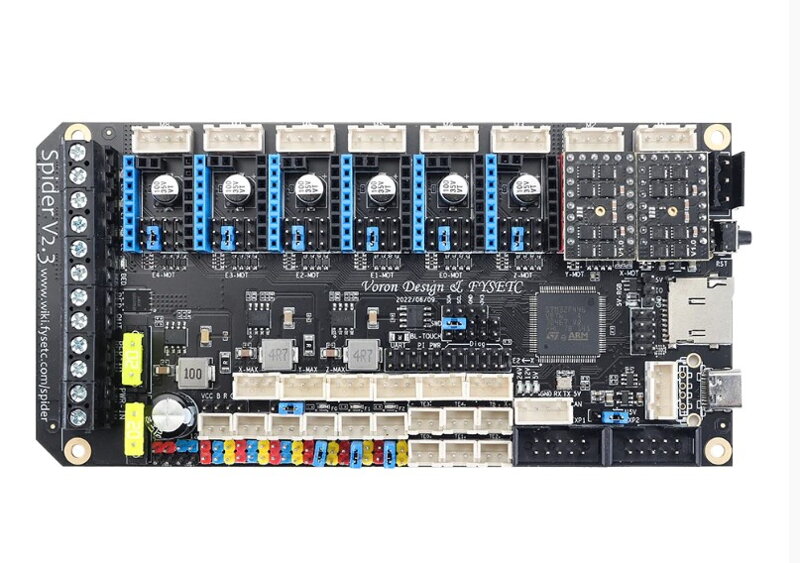

DeskaFysetc Spider V2.3
Funkce:
- Kompaktní velikost: 155,3 mm x 76,5 mm
- Na základě STM32F446 180Mhz, všechny IO vydrží napětí 5V
- Podpora 8 krokových ovladačů TMC s podporou Uart&SPI
- Opět vylepšené nastavení propojek TMC, jednodušší a snadnější
- 28V vstup max, 12V@5A DC-DC, 5V@8A DC-DC (zejména pro Raspberry Pi), 3,3V@0,8A LDO
- Dvě autopojistky pro vstup vyhřívané podložky a hlavní napájení
- Zásuvka koncového spínače 24V/5V/3,3V volitelně, připravena pro další vybavení, jako je -indukční snímač, BL-Touch
- Konektory XH2.54
- 10x PWM výkonné mosfetové výstupy (1 pro HotBed, 3 pro Heat-End, 3 pro ventilátory, 3 pro RGB LED pásek)
- 3pinová teplotní hlavice, můžete použít termistor nebo termočlánek (vyžaduje modul AD597)
- Až 8cestné ventilátory PWM (použijte pouze 1 vytlačovací lis a nepoužívá se 12V/24V RGB),2cestná LED RGB (12V a 24V volitelně),1cestná 5V-RGB LED (NEO-PIXEL/WS2812)
- Na desce kompatibilní kolíková hlavice RepRapDiscount SmartController
- UART1-Raspberry Pi pin header (včetně napájení 5V@8A)
- 2X4 PinHeader Out pro modul SD karty
- Palubní micro-SD karta
- Volitelný konektor USB typu C a typu B
- EXP1 a EXP2 mají více funkcí multiplexování, jako je USART, I2C, CAN
- Podpora SD karty a USB nahrávání
- Je použit 4,7kOhm 0,1% teplotní snímač pull up rezistor, PT1000 lze připojit přímo. Pro PT100 je nutné použít desku zesilovače.
