Documentation
Specifikace produktu
|
ID produktu
|
Model konektoru
|
Maximální proud
(A) |
Maximální napětí
(V) |
Velikost
(mm) |
Váha
(g) |
| IA007 | SH1.0-2P | 0.4A | 6V | 39x15.5x20 | 3.5 |
- Používá se s Power Distribution Board (PDB) - 4 Channels, používá se k nastavení napětí odpovídajícího kanálu, čímž se dosáhne funkce nastavení rychlosti nebo jasu odpovídajícího zařízení.
- Pro regulaci napětí se používá deska potenciometru s konektorem SH1.0. Pro připojení ke kanálům SW0~4 na Power Distribution Board (PDB) - 4 kanály vyžaduje Wire Pair s SH1.0. Když otočíte knoflíkem proti směru hodinových ručiček, výstupní napětí odpovídajícího kanálu klesá. Když otočíte knoflíkem ve směru hodinových ručiček, výstupní napětí odpovídajícího kanálu se zvýší.
- Pokud je deska potenciometru připojena k některému z kanálů SW1~SW4, ujistěte se, že maximální proud zařízení odpovídajícího kanálu nepřekročí 0,4A a napětí baterie nepřekročí 6V.
- Pokud je deska potenciometru připojena k hlavnímu spínači SW0, ujistěte se, že kombinovaný maximální proud všech kanálů SW1~SW4 nepřekročí 0,4A a napětí baterie nepřekročí 6V.
- Je normální, že se trioda na desce potenciometru zahřívá. Při instalaci na model ponechte prostor pro odvod tepla a vyhněte se přímému kontaktu, který by způsobil zahřátí a změknutí materiálu modelu.
Electronický systém
The components of this circuit set can be divided into five categories: Power Distribution Board (PDB) - 4 Channels, power-type devices, power supply devices, switch devices, and wires. The Power Distribution Board has channels for connecting power supply devices, switch devices, and electric devices. Please refer to the figure below for the devices supported by each connector. The IN is used to connect various power supply devices, such as AA Battery Case and USB-A Power Cable; the CH1-4 are used to connect various electric devices, such as N20 Reduction Gear Motor (150rpm) and 4 White 3030-LED Board, and supports up to 4 connections; the SW0~4 is used to connect various switch devices, such as Self-locking Button Switch, Potentiometer Board, and Jumper Cable. Please do not connect electric devices to the SW0~4, and likewise, do not connect switches to the CH1~4. The OUT is used to connect to the next Power Distribution Board to achieve connector expansion. To learn more about case, please refer to the Application Instruction.
V balení
-

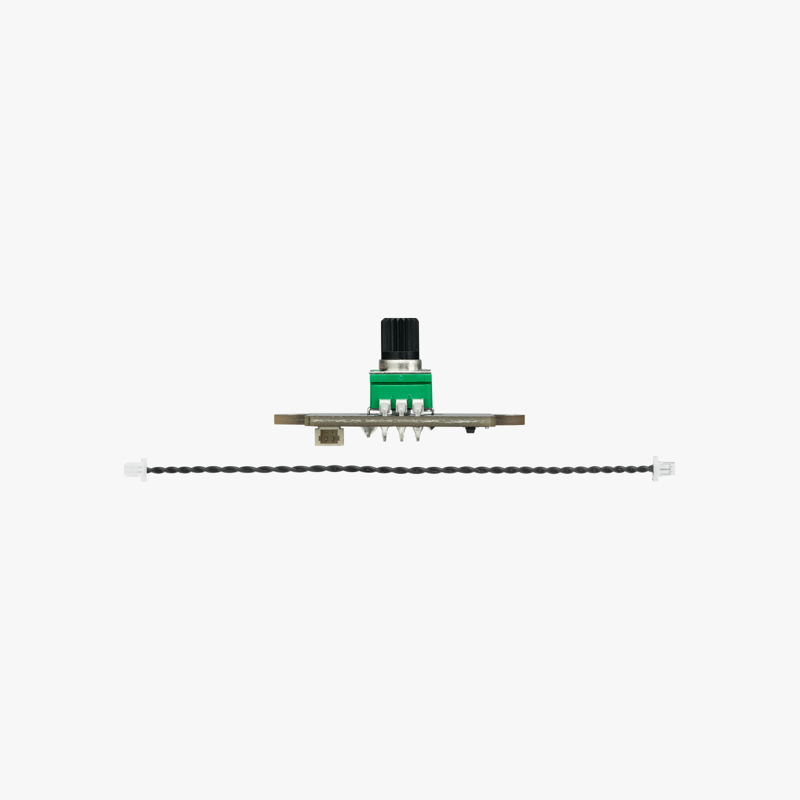

Deska potenciometru s konektorem SH1.0 x 2 kusy
-
Pár kabelů s konektorem SH1.0 x 2 kusy
Upozornění
Nekruťte prosím konektory silou, aby nedošlo k uvolnění nebo odpojení vodičů.
