Dokumentace
Specifikace
3D Model
|
Produkt ID
|
L (mm)
Délka šroubu |
D (mm)
Průměr hlavy |
H (mm)
Tloušťka hlavy |
k (mm)
Šestúhelník |
t (mm)
Hloubka drážky |
Šroubovák
velikost bitu
|
| AA212 | 4 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA213 | 5 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA128 | 6 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA129 | 8 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA214 | 10 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA130 | 12 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA215 | 14 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA131 | 16 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA216 | 18 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA132 | 20 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA133 | 25 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
| AA134 | 30 | 3.5 | 1.3 | 1.3 | 0.6 | H1.3 |
Zapomněli jste specifikace šroubů? Klikněte na Screw Gauge pro pomoc s třízením.
Samořezné šrouby pro 3D tisk
Pro 3D tištěné díly, které mají často mezery mezi vrstvami a různé velikosti otvorů, doporučujeme použít samořezné šrouby BT. Tyto šrouby poskytují mírný krouticí moment při zavádění, zabraňují uvolnění a lze je instalovat a vyjímat vícekrát. Použití těchto šroubů a jejich přizpůsobení doporučené velikosti otvoru zajišťuje snadné a bezpečné připojení vašich tištěných dílů, eliminuje potřebu matic a zabraňuje problémům, jako je uvolnění šroubu nebo smrštění otvoru.
Zahrnuli jsme relevantní údaje pro experimenty krouticího momentu a povolovacího momentu vzorků materiálů PLA a PETG, stejně jako doporučené velikosti otvorů pro návrh. Soubory modelu pro testování jsou k dispozici ke stažení na konci stránky s podrobnostmi. Všechny testovací otvory jsou vytištěny kolmo k platformě. Při navrhování spodního otvoru šroubu na straně dílu se doporučuje použít velikost o jednu velikost větší, než je doporučená velikost pro ležení naplocho, aby se zabránilo praskání mezivrstvy tlakem.
Základní informace
| Povrchová úprava | Černé pokovení slitinou zinku a niklu |
| Tvar montážního otvoru | Šestihran |
| Typ šroubu | Celý závit |
| Materiál | Uhlíková ocel |
| Závitový hřebenový typ | Metrické |
| Barva | Černá |
Funkce produktu
-

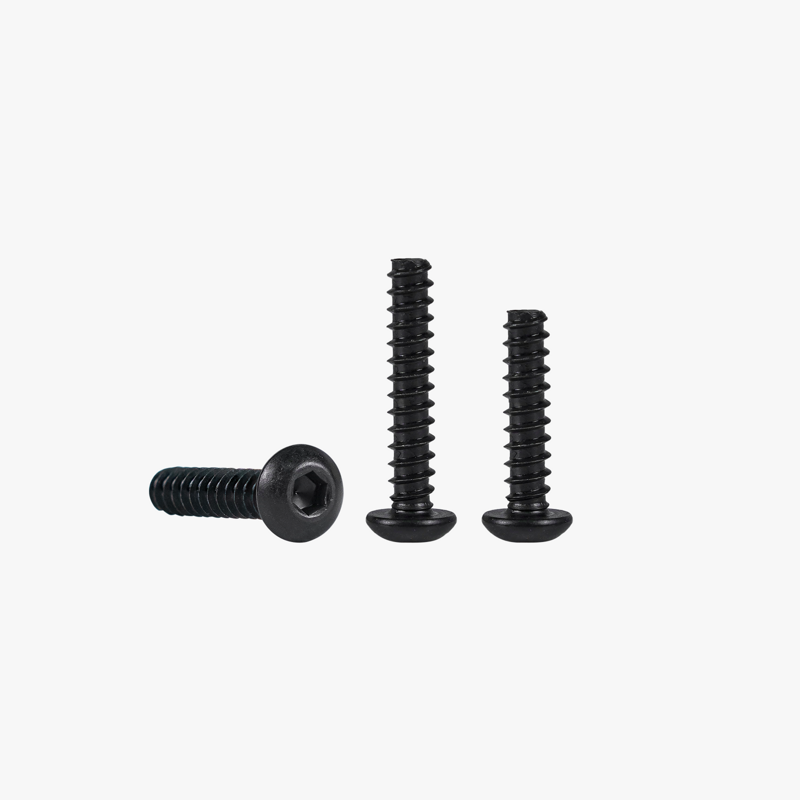

Samořezné šrouby pro 3D tisk
-
Samořezný šroub s knoflíkovou hlavou z uhlíkové oceli (BHCS)
-
Jmenovitý závit: BT2~BT3
-
Stupeň síly: 4.8
-
Typ závitu: Hrubý metrický závit
-
Celá řada vláken
